参考になる図面を配置
側面図と正面図、もしあれば上面図なぞを配置していきます。

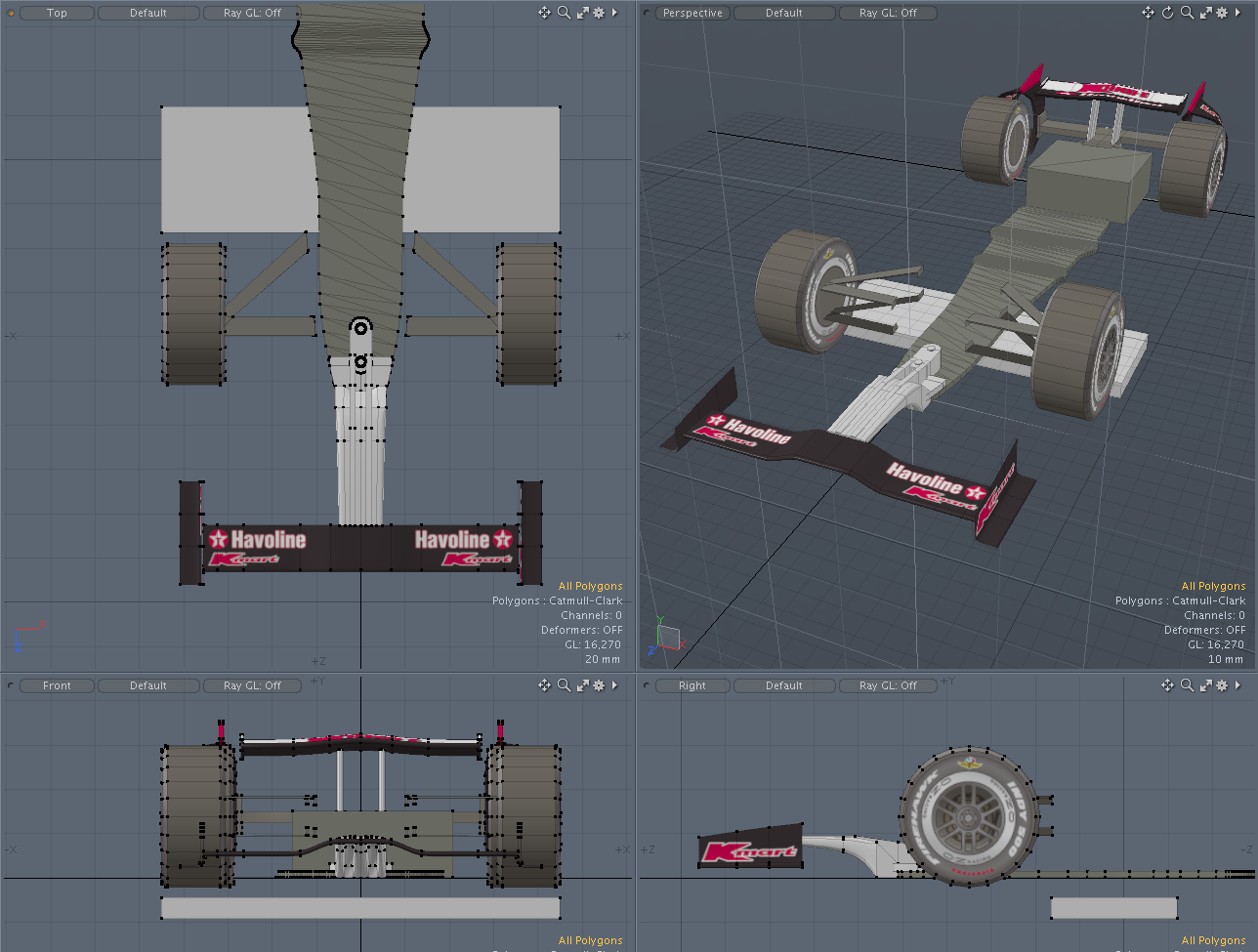

今回はmodoで作ったモデルをベースにするので、下記画像の必要部分をクリップして保存。

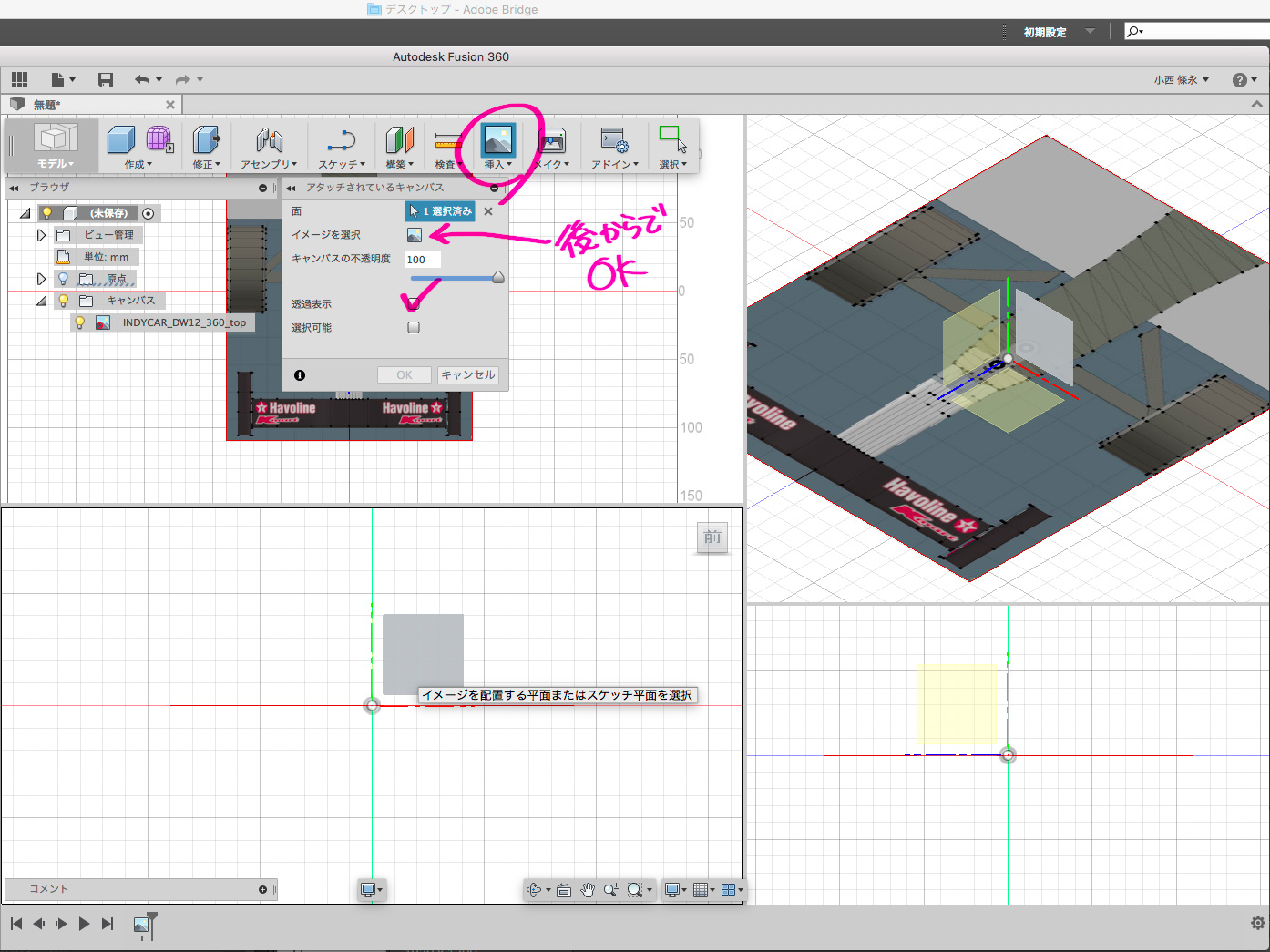

参考画像の配置は、作業画面上並んでいるメニューの「挿入」をつかいます。
挿入をポチッと押すと、どの面に図面を配置するかを決定する黄色い面が表示されるので、配置したい面を選択。すると画像選択画面になります。
配置されると左のリストの中に「キャンパス」ができます。画像の設定はこちらからいじる感じ。

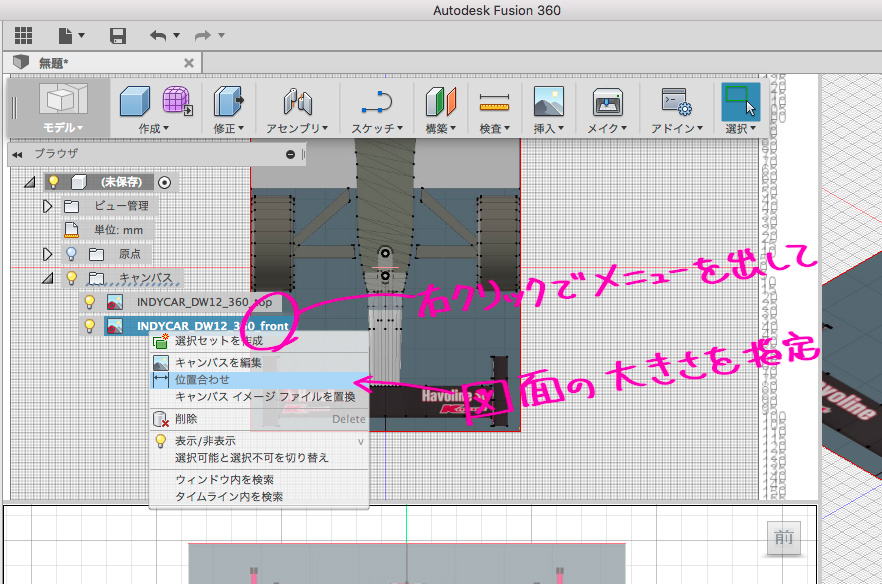

そのままでは画像サイズが参考にならないので、リスト内の画像を右クリックし、「位置合わせ」を選択

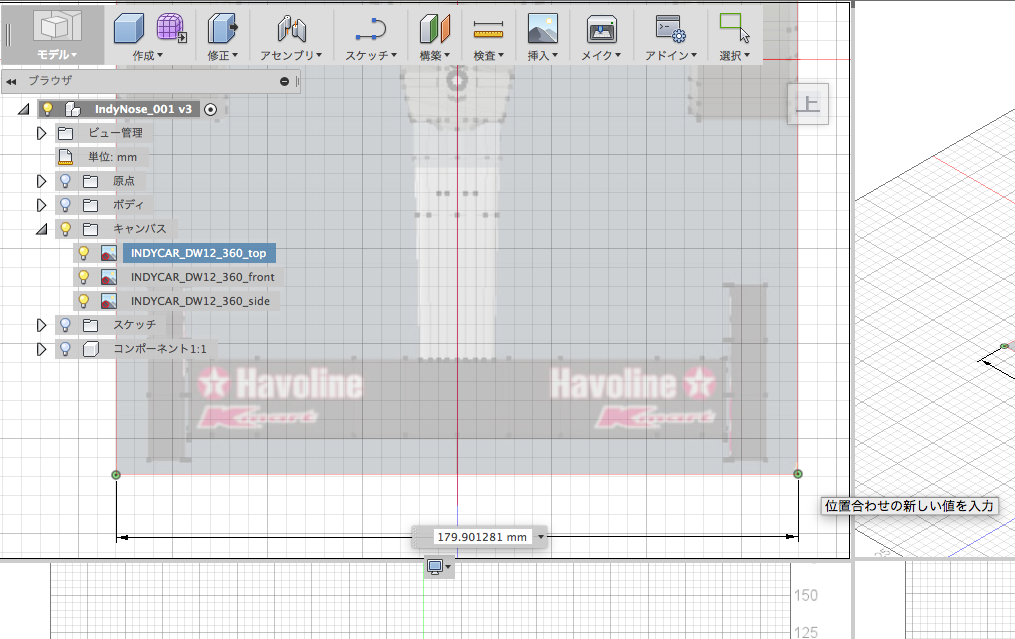

合わせたい位置、今回はF104全幅となる180mmを入力します。

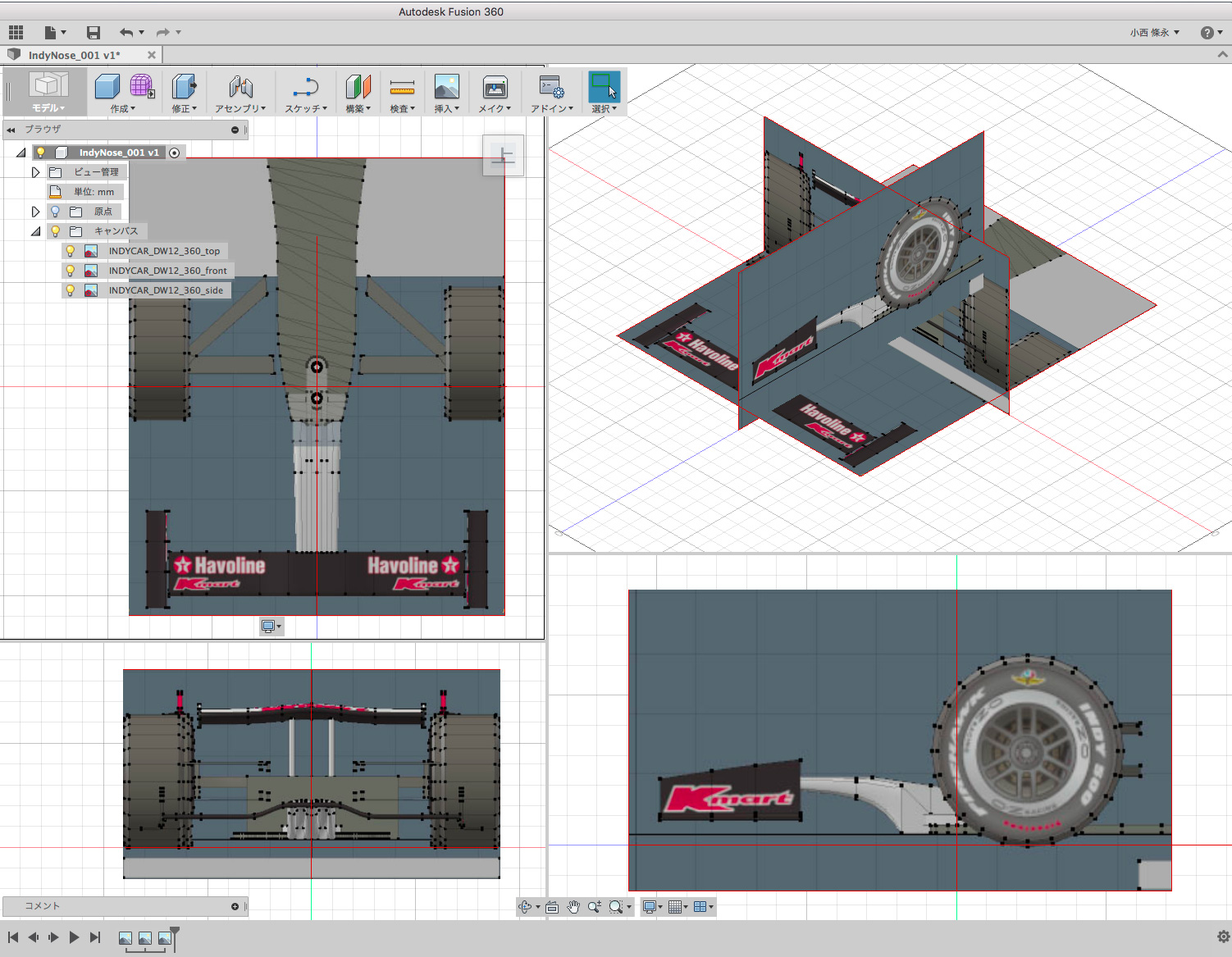

３面図とも配置、リサイズして、「キャンパスの編集」で位置調整。透明度も下げておきましょう。
